XBOX 360 통합 케이블

싸구려 중국산 케이블이 말썽을 부려서 개조해 봤습니다.

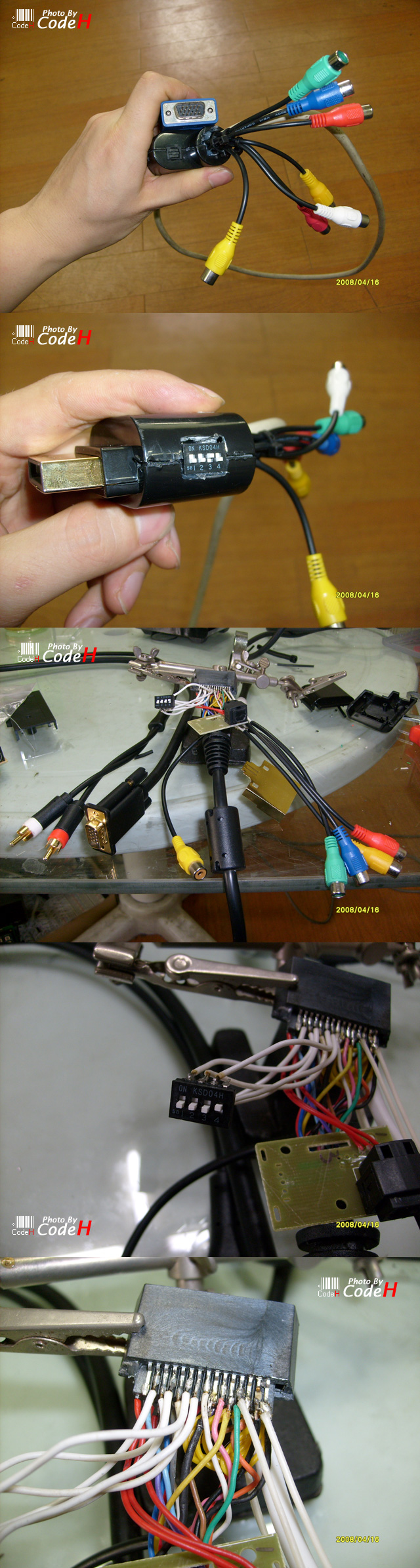

정품 360 기본 케이블 개조 하려고 보니...사용한 핀 외엔 아예 핀이 안들어 있더군요.

스위치 달고...
D-SUB, RGB, 컨퍼넌트 영상 골라서 출력 할수 있도록 했고...
디지탈 사운드를 코엑시얼로도 출력 되도록 했습니다..

D-SUB 핀 배선 입니다.

Pin	Name	Dir	Description
1	RED		Red Video (75 ohm, 0.7 V p-p)
2	GREEN		Green Video (75 ohm, 0.7 V p-p)
3	BLUE		Blue Video (75 ohm, 0.7 V p-p)
4	ID2		Monitor ID Bit 2
5	GND		Ground
6	RGND		Red Ground
7	GGND		Green Ground
8	BGND		Blue Ground
9	KEY	-	Key (No pin)
10	SGND		Sync Ground
11	ID0		Monitor ID Bit 0
12	ID1 or SDA		Monitor ID Bit 1
13	HSYNC or CSYNC		Horizontal Sync (or Composite Sync)
14	VSYNC		Vertical Sync
15	ID3 or SCL		Monitor ID Bit 3

XBOX 360 핀 배선은 시간되면 정리해서 올리도록 하겠습니다~
