주로 사용하는 Arduino 보드 핀 배열

주로 사용 하는 Arduino 보드가 Uno, Mega, Leonardo, Nano, Pro 다섯가지 정도 되네요…

종종 핀 배열을 보고 싶을 때가 있어서 정리해 봤습니다.

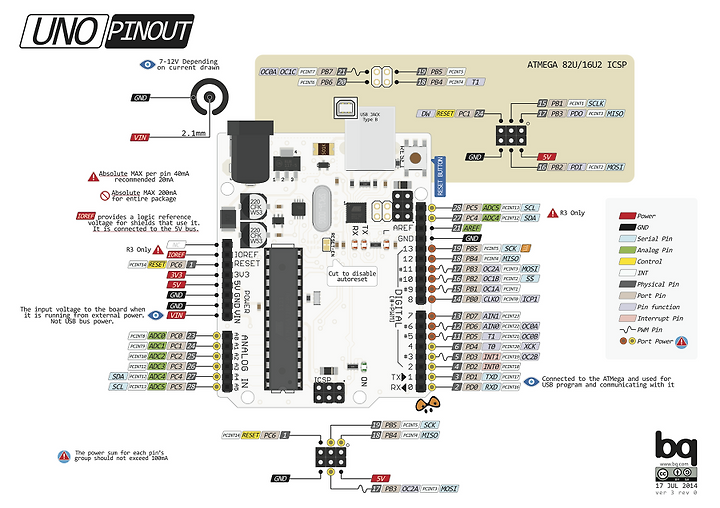

우선 가장 일반적인 Arduino Uno R3

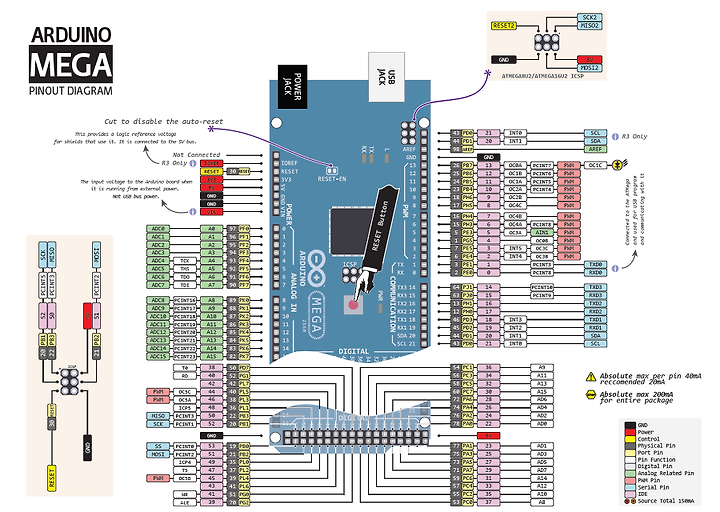

좀더 많은 입출력 핀이 필요 할 때 애용하는 Arduino Mega 2560

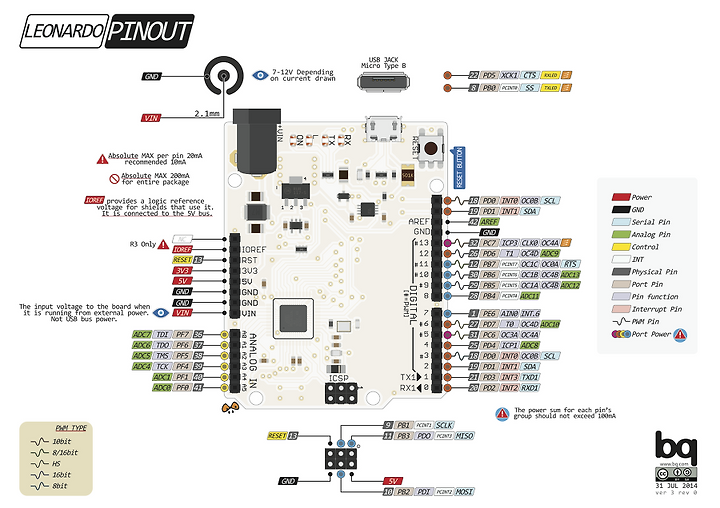

USB 관련 제어를 할 때 종종 쓰는 Arduino Leonardo

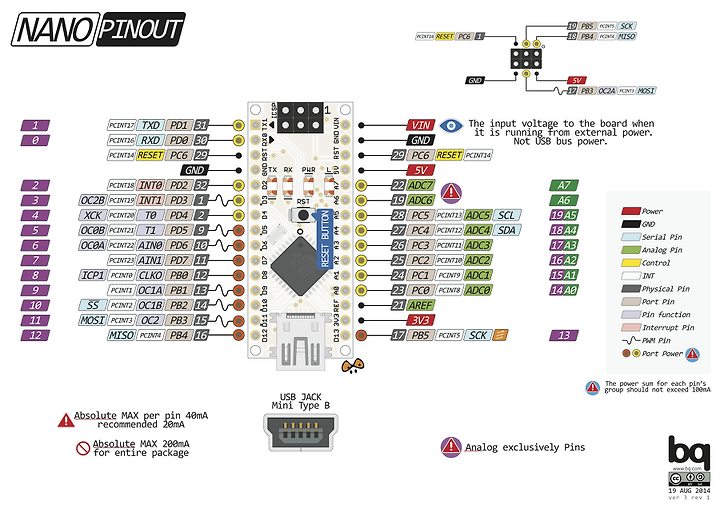

소형으로 제작할 필요가 있을 때는 Arduino Nano



한번 만들어 놓으면 컴퓨터 연결 필요 없고..

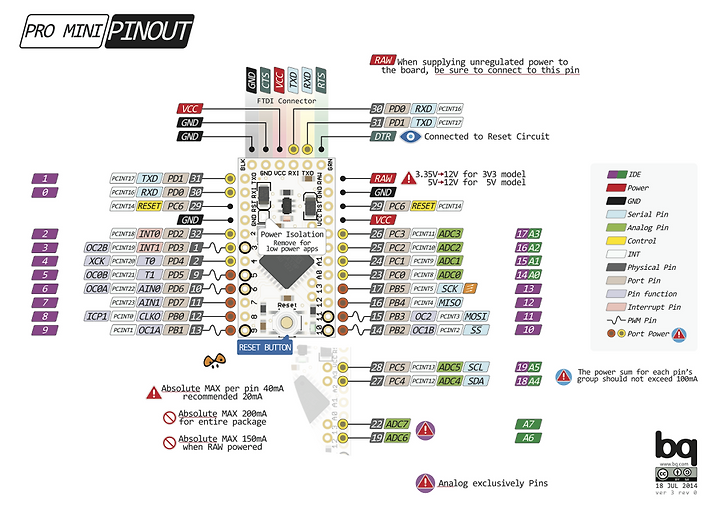

저렴하게 만들 때 애용하는 Arduino Pro Mini
